ENER CONSTRUCTION

TAFİCS 1.AŞAMA PROJESİ 1.GRUP N2(NODAL)
ÇORLU DÜĞÜM NOKTASI

Nodal Switch

Tafics Projesi,Türkiye genelinde askeri ve sivil amaçlı stratejik haberleşme ağı olup,binalar,düğümnoktası(nodal switch) adı altında,Türkiye'nin on değişik yerinde projelendirilip,inşaatları tamamlanmış ve Çorlu,Kop Savaş Tuğayı Nodal Switch tarafımızdan inşaa edilip,hizmete girmiştir.
br>

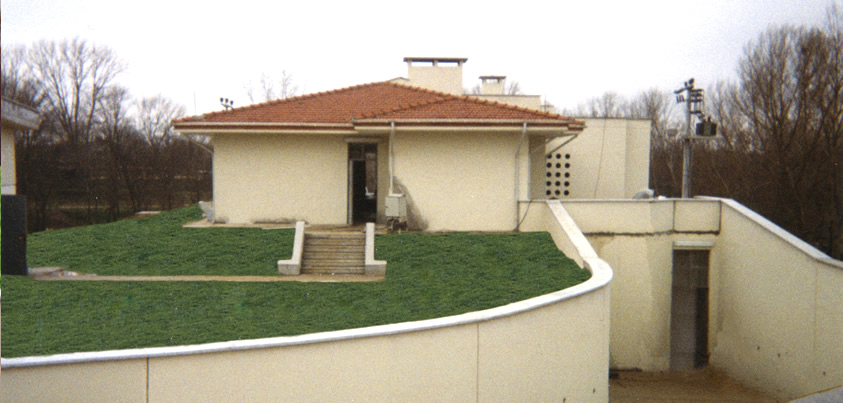

NODAL SWITCH BİNASI,Yaklaşık 200 m2 inşaat alanı olup,bu bina;

EMP (electro magnetic pulse) BLAST NBC Korumalı,tamamen toprak altında gömülü duvar,tabliye ve temel kalınlıkları 100 cm,olan temel altı kafes biçiminde topraklamalı merkezi klima tesisatlı 2 adet jeneratörlü,yangın algılama ve söndürme sistemli,ses,izolasyonlu,betonarme binadır.

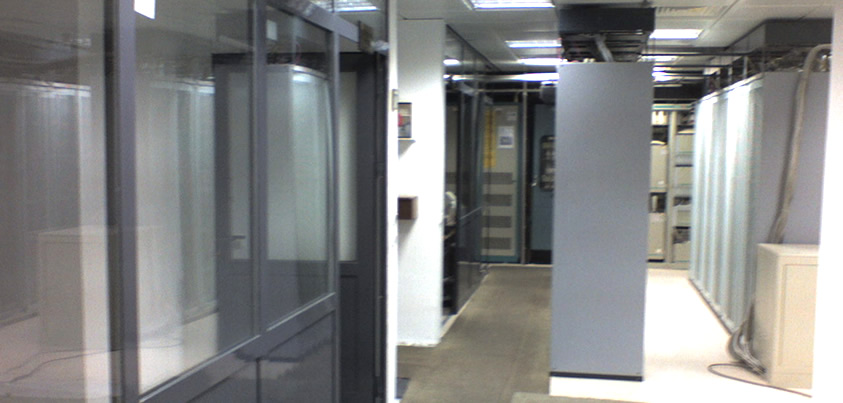

Nodal Switch İç Görünüm

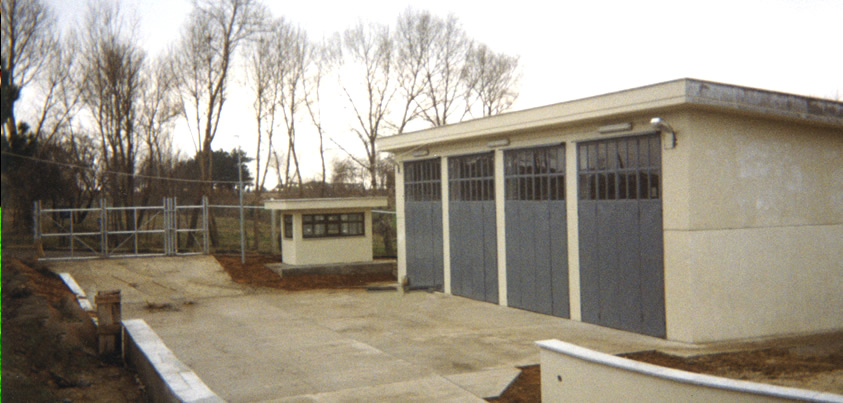

Garaj Binası

Tüm tesis etrafına,500m uzunluğunda güvenlik tel çiti,betonarme güvenlik kulübesi,250m su menfezi,fosseptik kuyusu beton kaplamalı yol ve beton kaplamalı saha yapılmış,ayrıca enerji (250 kva trafo) ve kullanma suyu getirilmiştir.

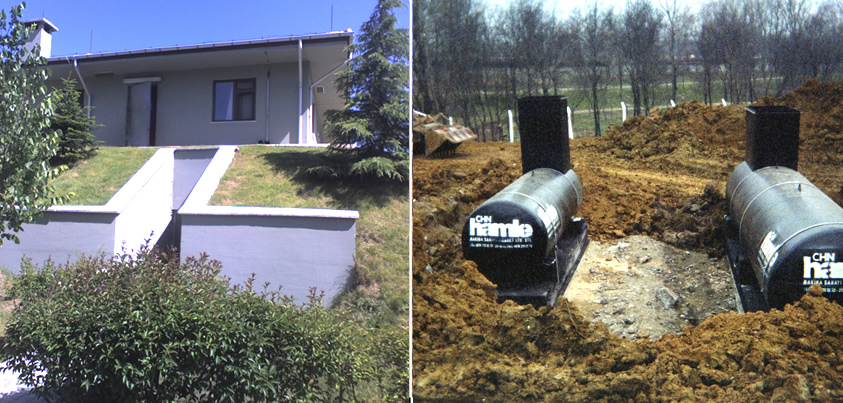

Yaşam Mahalli ve Acil Kaçış Tüneli
25 Tonluk Su Tankı ve 35 Tonluk Yakıt Tankı

Proje Adı

TAFİCS 1.Aşama Projesi 1.Grup N2(NODAL) ÇORLU Düğüm Noktası

Müşteri

MAKTAŞ Makine ve Elektrik Tic. A.Ş.

Müteahhit

Ener İnşaat Savunma Sistemleri Sanayi ve Ticaret A.Ş

Sözleşme Tarihi

01.02.1997

İş Süresi

450 Gün

Proje Bilgileri

200m2 EMP korunmalı Teçhizat Binası ve üstünde 34m2 Penthouse ve 260m2 Yaşam Mahalli ve 8m. kaçıs tüneli bulunan Düğüm Binası yeraltı tipi perde -temel-ve tabliyesi 1.0 m.kalınlığında gömme bir tesistir. Bu tesise ait tamamı betonarme 210m2 garaj, 1 bekçi kulübesi, garaj kazan dairesi ve bu tesisleri sınırlayan 372m. uzunluğunda tel çit ve çevre aydınlatma, elektrik jeneratör, yıldırımdan korunma, bina içi ve dışı topraklama tesisatı ve ağı, klima, yangın söndürme ve alarm tesisatı ve kalorifer tesisleri ile bunlar için gereken 1 adet 25m³ gömme yakıt ve 10m³ gömme su tankı ve fosseptik mevcuttur.600m² kaplamalı saha ve 64m. istinat duvarı vardır. EMP korumalı teçhizat binasında güç hattı, muhabere, data hat gibi muhtelif filtreler ve EMP korunmalı malzemeler,blast kapı ve blast vanalar bulunmaktadır.

Hafriyat Yapılması

3935m³

Dolgu Yapılması

4235m³

Tel Çit Yapılması

373.5m.

Beton Kaplama Yapılması

600m²

Kalıp

5267m²

Demir

82ton

Beton

817m³

Çeşitli Demir işleri

7875kg.

Çatı Yapılması

262,8m²

Yakıt Tankı

35m3

Su Tankı

25m3
